ПИ-ТРУБЫ

Предварительно изолированные (ПИ-трубы) применяются для подземной бесканальной и канальной прокладки, а также надземной прокладки магистральных и внутриквартальных трубопроводов тепловых сетей отопления и горячего водоснабжения.

Максимальная температура теплоносителя:	150°C
Рабочее давление	1,6/2,5 МПа
Типоразмеры напорной трубы	32-1420 мм
Материал напорной трубы	сталь/оцинкованная сталь

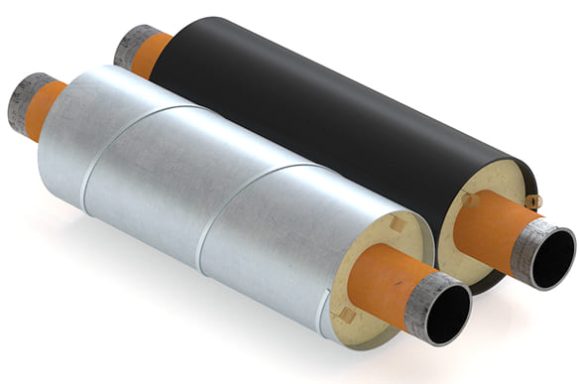

Предварительно изолированные пенополиуретаном стальные трубы (ПИ-трубы) выпускаются в соответствии со стандартами СТБ 2252, ГОСТ 30732. ПИ-трубы представляют собой цельную конструкцию из внутренней напорной стальной трубы (СТ), заключенной в защитную оболочку из полиэтилена (ПЭ, для подземной прокладки) или оцинкованной стали (ОС, для надземной прокладки) и теплоизолированной слоем пенополиуретана. Для контроля целостности оболочки и намокания пенополиуретановой изоляции применяются провода системы оперативно-дистанционного контроля (СОДК).

При применении в сетях горячего водоснабжения внутренняя напорная труба выполняется из оцинкованной стали (ОЦ).

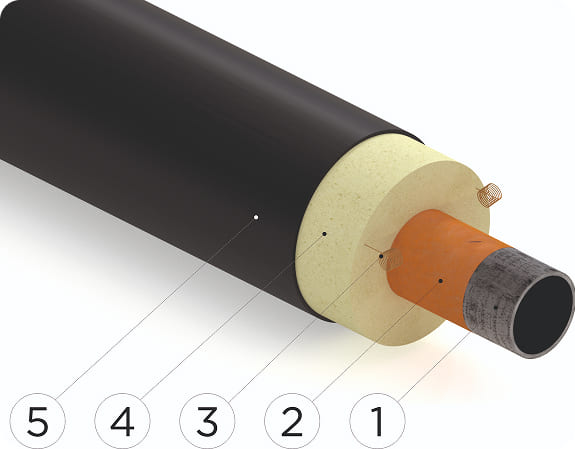

1 – стальная или стальная оцинкованная труба; 2 – защитное покрытие (не наносится на оцинкованные трубы); 3 – провода СОДК; 4 – слой теплоизоляции из пенополиуретана; 5 – внешняя защитная оболочка

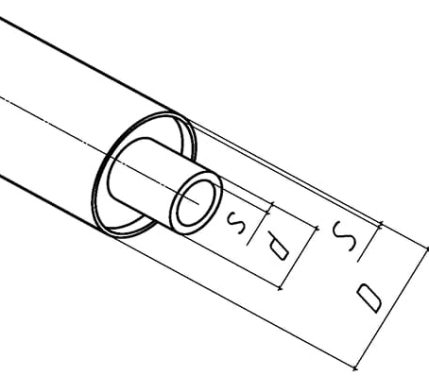

Условный диаметр Ду	Напорная труба СТ, d x s, мм	Напорная труба ОЦ, d x s, мм	Оболочка ПЭ, D x ,S мм	Оболочка ОС, D x ,S мм	Длина отрезка трубы, м
25	32x3,0	33,5x3,2	90х2,2	90х0,55	8-11
32	38х3,0	42,5х3,2	110х2,5	110х0,55	8-11
40	69,5х4,6	130,0х2,6	110х2,5	110х0,55	160
50	57х3	57х3	125х2,5	125х0,55	10-12
65	76х3	76х3	140х3,0	140х0,55	12
80	89х3,5	89х3,5	160х3,0	160х0,6	12
100	108х4,0	108х4,0	200х3,2	200х0,6	12
100	114х4,0	114х4,0	200х3,2	200х0,6	12
125	133х4,0	133х4,0	225х3,5	225х0,6	12
150	159х4,5	159х4,5	250х3,9	250х0,7	11,8-12
200	219х6,0	219х6,0	315х4,9	315х0,7315х0,7	11,8-12
250	273х6,0	273х6,0	400х5,6	400х0,8	11,3-12,1
300	325х6,0	-	450х5,6	450х0,8	11,3-12,1
350	377х7,0	-	500х6,2	500х0,8	11,3-12,1
500	530х7,0	-	710х8,9	710х1,0	11,3-12,1
600	630х8,0	-	800х10,0	800х1,0	11,3-12,1
700	720х8,0	-	900х11,2	900х1,0	11,3-12,1
900	920х10,0	-	1100х13,8	1100х1,2	11,3-12,1
1000	1020х12,0	-	1200х14,9	1200х1,2	11,3-12,1
1200	1220х12,0	-	1425х17,3	1375(1425)х1,2	11,3-12,1
1400	1420х12,0	-	1600х19,6	1575(1600)х1,2	11,3-12,1

Условный диаметр Ду	25
Напорная труба СТ, d x s, мм	32x3,0
Напорная труба ОЦ, d x s, мм	33,5x3,2
Оболочка ПЭ, D x ,S мм	90х2,2
Оболочка ОС, D x ,S мм	90х0,55
Длина отрезка трубы, м	8-11

Условный диаметр Ду	32
Напорная труба СТ, d x s, мм	38х3,0
Напорная труба ОЦ, d x s, мм	42,5х3,2
Оболочка ПЭ, D x ,S мм	110х2,5
Оболочка ОС, D x ,S мм	110х0,55
Длина отрезка трубы, м	8-11

Условный диаметр Ду	40
Напорная труба СТ, d x s, мм	69,5х4,6
Напорная труба ОЦ, d x s, мм	130,0х2,6
Оболочка ПЭ, D x ,S мм	110х2,5
Оболочка ОС, D x ,S мм	110х0,55
Длина отрезка трубы, м	160

Условный диаметр Ду	50
Напорная труба СТ, d x s, мм	57х3
Напорная труба ОЦ, d x s, мм	57х3
Оболочка ПЭ, D x ,S мм	125х2,5
Оболочка ОС, D x ,S мм	125х0,55
Длина отрезка трубы, м	10-12

Условный диаметр Ду	65
Напорная труба СТ, d x s, мм	76х3
Напорная труба ОЦ, d x s, мм	76х3
Оболочка ПЭ, D x ,S мм	140х3,0
Оболочка ОС, D x ,S мм	140х0,55
Длина отрезка трубы, м	12

Условный диаметр Ду	80
Напорная труба СТ, d x s, мм	89х3,5
Напорная труба ОЦ, d x s, мм	89х3,5
Оболочка ПЭ, D x ,S мм	160х3,0
Оболочка ОС, D x ,S мм	160х0,6
Длина отрезка трубы, м	12

Условный диаметр Ду	100
Напорная труба СТ, d x s, мм	108х4,0
Напорная труба ОЦ, d x s, мм	108х4,0
Оболочка ПЭ, D x ,S мм	200х3,2
Оболочка ОС, D x ,S мм	200х0,6
Длина отрезка трубы, м	12

Условный диаметр Ду	100
Напорная труба СТ, d x s, мм	114х4,0
Напорная труба ОЦ, d x s, мм	114х4,0
Оболочка ПЭ, D x ,S мм	200х3,2
Оболочка ОС, D x ,S мм	200х0,6
Длина отрезка трубы, м	12

Условный диаметр Ду	125
Напорная труба СТ, d x s, мм	133х4,0
Напорная труба ОЦ, d x s, мм	133х4,0
Оболочка ПЭ, D x ,S мм	225х3,5
Оболочка ОС, D x ,S мм	225х0,6
Длина отрезка трубы, м	12

Условный диаметр Ду	150
Напорная труба СТ, d x s, мм	159х4,5
Напорная труба ОЦ, d x s, мм	159х4,5
Оболочка ПЭ, D x ,S мм	250х3,9
Оболочка ОС, D x ,S мм	250х0,7
Длина отрезка трубы, м	11,8-12

Условный диаметр Ду	200
Напорная труба СТ, d x s, мм	219х6,0
Напорная труба ОЦ, d x s, мм	219х6,0
Оболочка ПЭ, D x ,S мм	315х4,9
Оболочка ОС, D x ,S мм	315х0,7315х0,7
Длина отрезка трубы, м	11,8-12

Условный диаметр Ду	250
Напорная труба СТ, d x s, мм	273х6,0
Напорная труба ОЦ, d x s, мм	273х6,0
Оболочка ПЭ, D x ,S мм	400х5,6
Оболочка ОС, D x ,S мм	400х0,8
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	300
Напорная труба СТ, d x s, мм	325х6,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	450х5,6
Оболочка ОС, D x ,S мм	450х0,8
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	350
Напорная труба СТ, d x s, мм	377х7,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	500х6,2
Оболочка ОС, D x ,S мм	500х0,8
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	500
Напорная труба СТ, d x s, мм	530х7,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	710х8,9
Оболочка ОС, D x ,S мм	710х1,0
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	600
Напорная труба СТ, d x s, мм	630х8,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	800х10,0
Оболочка ОС, D x ,S мм	800х1,0
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	700
Напорная труба СТ, d x s, мм	720х8,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	900х11,2
Оболочка ОС, D x ,S мм	900х1,0
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	900
Напорная труба СТ, d x s, мм	920х10,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	1100х13,8
Оболочка ОС, D x ,S мм	1100х1,2
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	1000
Напорная труба СТ, d x s, мм	1020х12,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	1200х14,9
Оболочка ОС, D x ,S мм	1200х1,2
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	1200
Напорная труба СТ, d x s, мм	1220х12,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	1425х17,3
Оболочка ОС, D x ,S мм	1375(1425)х1,2
Длина отрезка трубы, м	11,3-12,1

Условный диаметр Ду	1400
Напорная труба СТ, d x s, мм	1420х12,0
Напорная труба ОЦ, d x s, мм	-
Оболочка ПЭ, D x ,S мм	1600х19,6
Оболочка ОС, D x ,S мм	1575(1600)х1,2
Длина отрезка трубы, м	11,3-12,1

ПИ-трубы комплектуются широким спектром фасонных изделий, выполненных в соответствии со стандартами СТБ 2270, ГОСТ 30732.

Монтаж трубопроводов из ПИ-труб осуществляется при помощи сварки внутренних стальных труб между собой с последующей теплоизоляцией стыков.
