СМИТФЛЕКС-П МВТ

Оптимальное решение для ГВС и тепловых сетей

СКАЧАТЬ

Каталог

СМИТФЛЕКС-П МВТ

Трубы СМИТФЛЕКС-П МВТ применяются для прокладки трубопроводов тепловых сетей отопления и горячего водоснабжения внутри зданий и сооружений.

Трубы СМИТФЛЕКС-П МВТ соответствуют требованиям нормативных документов по нормам проектирования тепловых сетей, тепловой изоляции и пожарной безопасности зданий и сооружений.

Максимальная температура теплоносителя:	95°C
Рабочее давление	1,0 МПа
Типоразмеры напорной трубы	32-180 мм
Материал напорной трубы	полиэтилен повышенной термостойкости (PE-RT II)

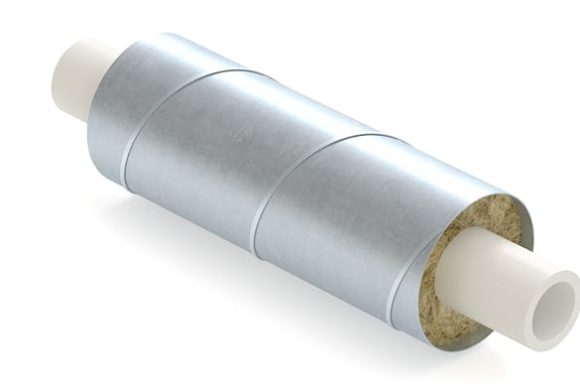

Трубы СМИТФЛЕКС-П МВТ представляют собой конструкцию из внутренней напорной трубы из полиэтилена повышенной термостойкости и повышенной стойкости к хлору, заключенной в защитную оболочку из оцинкованной стали и теплоизолированной слоем минеральной ваты.

Напорные трубы для сетей отопления покрываются барьерным слоем из алюминиевой фольги, препятствующим проникновению кислорода в теплоноситель.

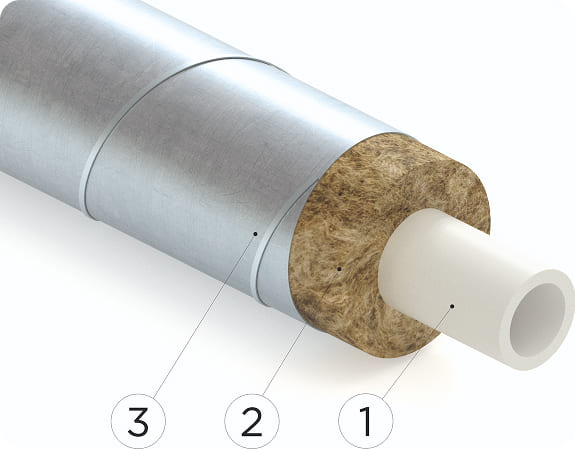

1 – напорная труба из полиэтилена повышенной термостойкости; 2 – слой теплоизоляции из минераловатных цилиндров; 3 – внешняя защитная оболочка из оцинкованной стали

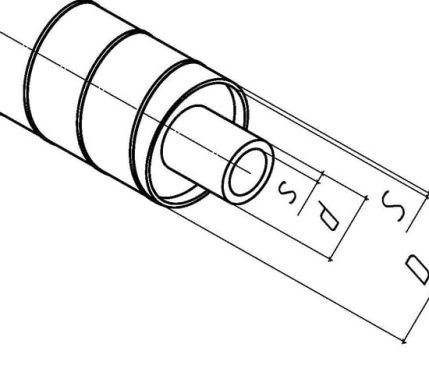

Типоразмер	Напорная труба, d x s, мм	Оболочка, D x S, мм	Расчетная масса трубы, кг
32/110	40,0х5,5	90х0,5	2,3
40/110	50,5х6,9	110х0,5	3,1
50/125	63,0х8,6	125х0,5	4,1
63/140	75,0х10,3	140х0,5	5,1
75/160	90,0х12,3	160х0,5	6,6
90/180	110,0х15,1	180х0,5	8,5
110/200	125,0х17,1	200х0,5	10,3
125/225	140,0х19,2	225х0,5	12,6
140/250	160,0х21,9	250х0,5	15,8
160/250	180,0х24,6	280х0,5	19,4

Типоразмер	32/110
Напорная труба, d x s, мм	40,0х5,5
Оболочка, D x S, мм	90х0,5
Расчетная масса трубы, кг	2,3

Типоразмер	40/110
Напорная труба, d x s, мм	50,5х6,9
Оболочка, D x S, мм	110х0,5
Расчетная масса трубы, кг	3,1

Типоразмер	50/125
Напорная труба, d x s, мм	63,0х8,6
Оболочка, D x S, мм	125х0,5
Расчетная масса трубы, кг	4,1

Типоразмер	63/140
Напорная труба, d x s, мм	75,0х10,3
Оболочка, D x S, мм	140х0,5
Расчетная масса трубы, кг	5,1

Типоразмер	75/160
Напорная труба, d x s, мм	90,0х12,3
Оболочка, D x S, мм	160х0,5
Расчетная масса трубы, кг	6,6

Типоразмер	90/180
Напорная труба, d x s, мм	110,0х15,1
Оболочка, D x S, мм	180х0,5
Расчетная масса трубы, кг	8,5

Типоразмер	110/200
Напорная труба, d x s, мм	125,0х17,1
Оболочка, D x S, мм	200х0,5
Расчетная масса трубы, кг	10,3

Типоразмер	125/225
Напорная труба, d x s, мм	140,0х19,2
Оболочка, D x S, мм	225х0,5
Расчетная масса трубы, кг	12,6

Типоразмер	140/250
Напорная труба, d x s, мм	160,0х21,9
Оболочка, D x S, мм	250х0,5
Расчетная масса трубы, кг	15,8

Типоразмер	160/250
Напорная труба, d x s, мм	180,0х24,6
Оболочка, D x S, мм	280х0,5
Расчетная масса трубы, кг	19,4

Трубы СМИТФЛЕКС-П МВТ поставляются в бухтах мерными отрезками длиной 12 м комплектно с широким спектром фасонных изделий.

Благодаря тому, что напорная труба сделана из полимерных материалов, трубы не подвержены коррозии, срок службы напорных труб составляет не менее 50 лет.

Присоединение труб СМИТФЛЕКС-П МВТ к стальным трубам осуществляется при помощи переходов концевых. Соединение труб и фасонных деталей для труб СМИТФЛЕКС-П МВТ (изолированных тройников, отводов) между собой осуществляется при помощи стыковой сварки с последующей изоляцией стыка комплектами изоляции.
